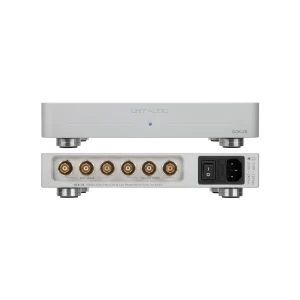

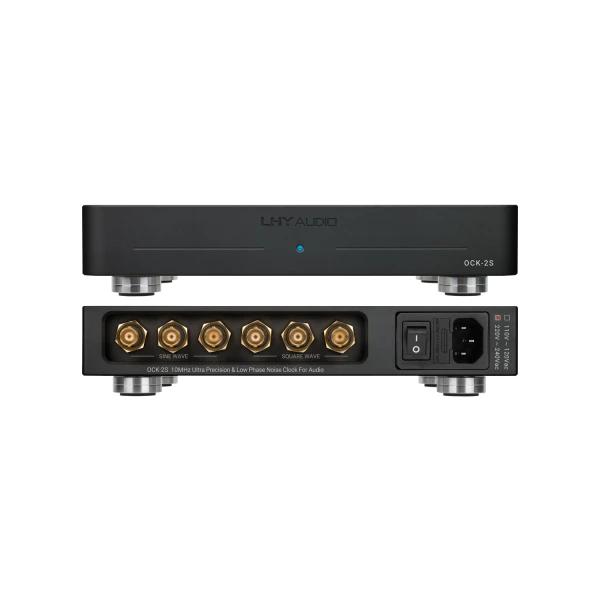

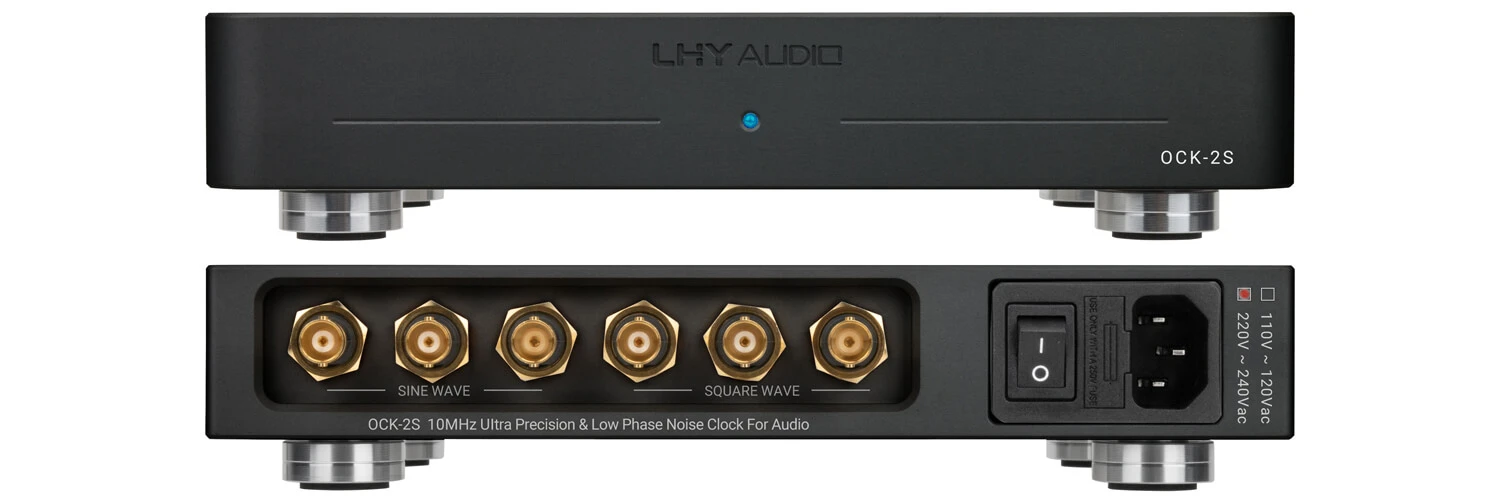

LHY Audio OCK-2S čierna
1.190,00€kus
Externé systémové hodiny s SC-cut OCXO oscilátorom a fázovým šumom -110dBc pri 1Hz offsete. 6 nezávislých galvanicky izolovaných výstupov, trojkanálový lineárny zdroj s LT3042 regulátormi a CNC frézované monolitické šasi. Spoločný referenčný takt pre streamer, switch aj ďalšie zariadenia v zostave. Výsledkom je tichšie pozadie, presnejšia priestorová kresba a kontrolovanejšie basy.
Zvyčajne do 14 dní.
Kliknutím sem overíte dostupnosť.
Externé systémové hodiny s ultra-nízkym fázovým šumom
Externé systémové hodiny LHY Audio OCK-2S pracujú s SC-cut OCXO oscilátorom a dosahujú fázový šum -110dBc pri 1Hz offsete. Šesť nezávislých výstupov s galvanickou izoláciou, trojkanálový lineárny zdroj s LT3042 regulátormi a CNC frézované monolitické šasi robia z OCK-2S spoľahlivý základ pre high-end audio systémy.
Prečo externé systémové hodiny?
Každé digitálne audio zariadenie obsahuje interný oscilátor - hodiny, ktoré riadia prevod digitálneho signálu na analógový. Problém je v tom, že tieto interné oscilátory sú často nepresné a generujú takzvaný jitter - drobné časové odchýlky, ktoré sa prejavia ako strata detailov, rozmazané priestorové zobrazenie a menej presné basy.
Externé systémové hodiny ako OCK-2S nahrádzajú interný oscilátor presnejším zdrojom taktovacej frekvencie. Výsledok? Čistejší zvuk s lepšou priestorovou kresbou a presnejšími prechodovými dejmi.
Čo systémové hodiny ako OCK-2S zmenia pri streamovaní hudby?
Pri prehrávaní hudby zo streamovacích služieb prechádza signál cez niekoľko zariadení - sieťový switch, streamer, prípadne ďalšie prvky reťazca. Každé z nich má vlastný interný oscilátor s vlastnou mierou nepresnosti. Tieto nepresnosti sa sčítavajú a výsledný jitter sa prejavuje na zvuku - menej zreteľné detaily v stredoch, plochšia scéna a basy, ktoré pôsobia skôr rozmazane ako kontrolovane.
Keď do zostavy zapojíte OCK-2S, dáte všetkým pripojeným zariadeniam spoločný, presný taktovací signál. Streamer aj switch prestanú pracovať s vlastnými nepresnosťami a synchronizujú sa na jeden referenčný zdroj. Zvuk sa upokojí, pozadie stíchne a jednotlivé nástroje dostanú presnejšie miesto v priestore.
A práve tu sa ukáže výhoda šiestich nezávislých výstupov. Keď na OCK-2S pripojíte len streamer, počujete zlepšenie. No keď pridáte aj sieťový switch - napríklad LHY Audio AS8 Pro+ / AS8 Pro / AS6 - zmena je ešte výraznejšia. Obe zariadenia pracujú s rovnakým referenčným taktom a odpadá vzájomné "dohadovanie saL ich interných oscilátorov. Signál je konzistentný od vstupu do siete až po D/A konverziu. Čím viac zariadení v reťazci synchronizujete, tým väčší je celkový prínos.

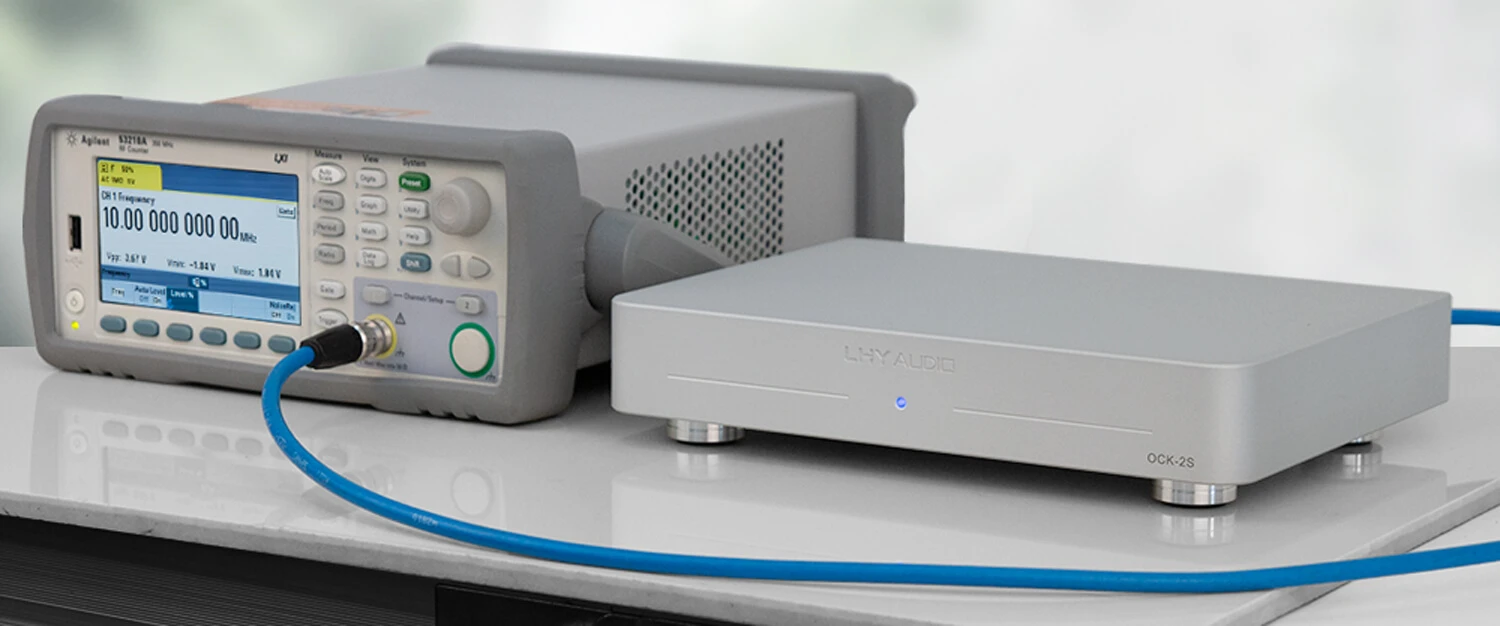

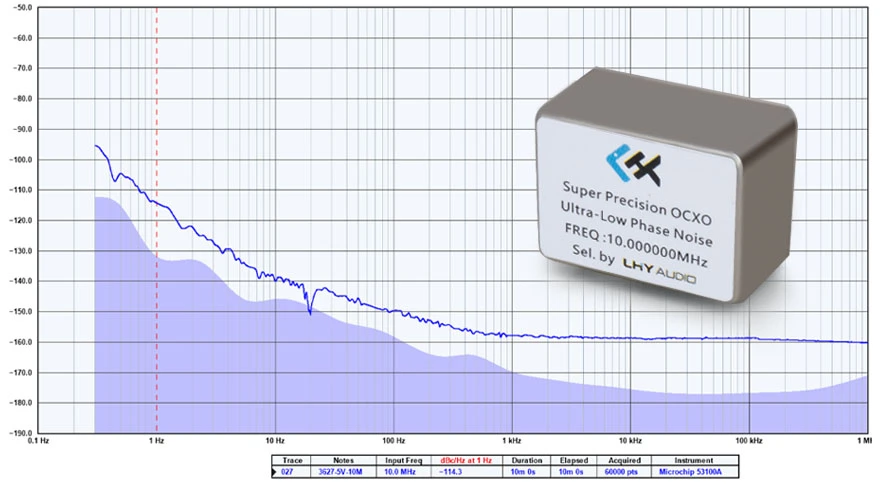

SC-cut OCXO s fázovým šumom -110dBc
Srdcom OCK-2S je špeciálne vybraný SC-cut OCXO kryštálový oscilátor. SC-cut kryštály majú oproti bežným AT-cut kryštálom výrazne lepšiu frekvenčnú stabilitu a nižšiu citlivosť na teplotné zmeny.
OCK-2S dosahuje fázový šum -110dBc pri 1Hz offsete. V praxi to znamená, že taktovací signál je mimoriadne čistý - bez parazitných frekvencií, ktoré by mohli ovplyvniť kvalitu D/A konverzie. Frekvenčná stabilita <±5ppb a presnosť <±0.05ppm zabezpečujú dlhodobú spoľahlivosť bez nutnosti kalibrácie.

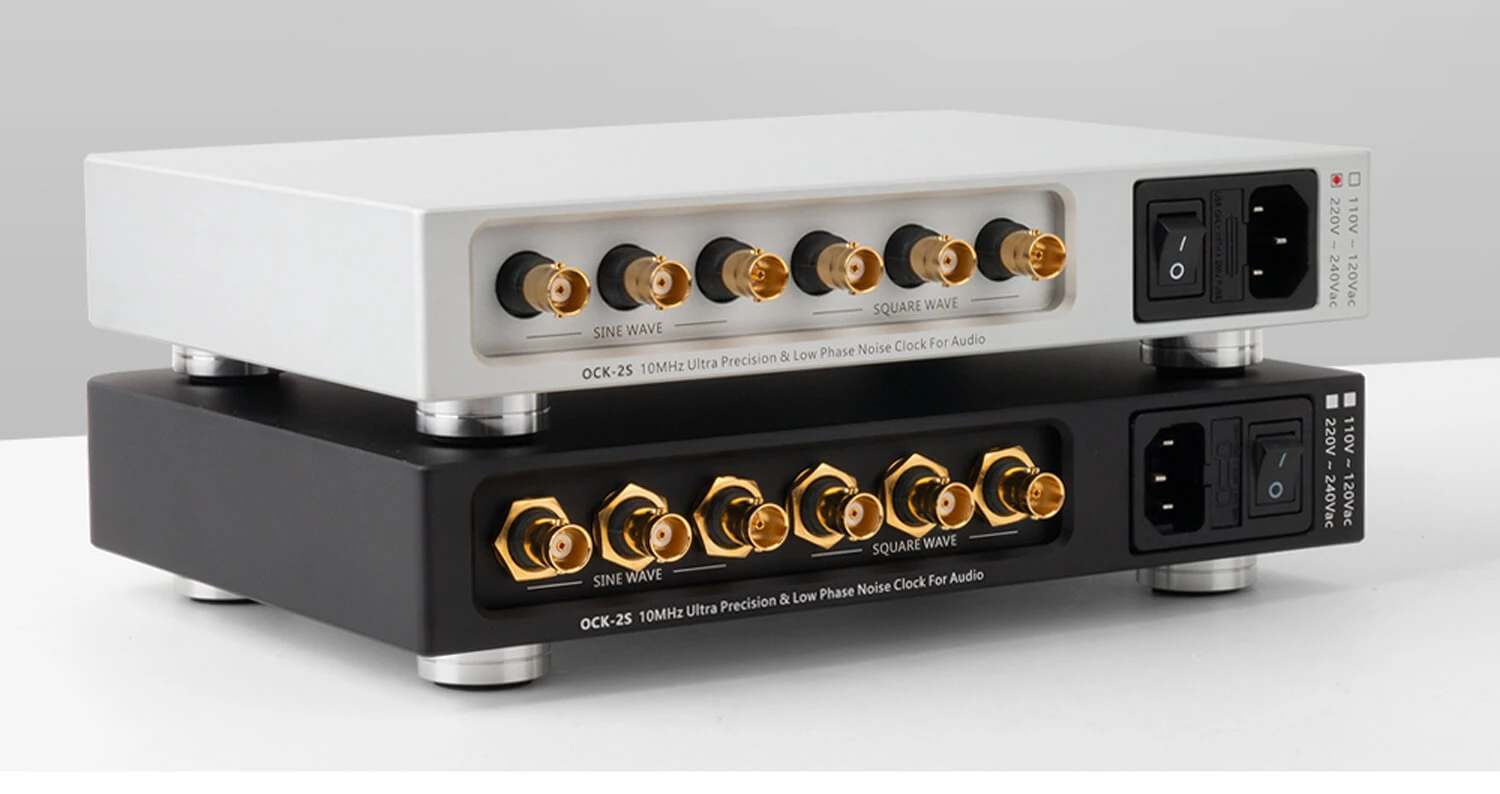

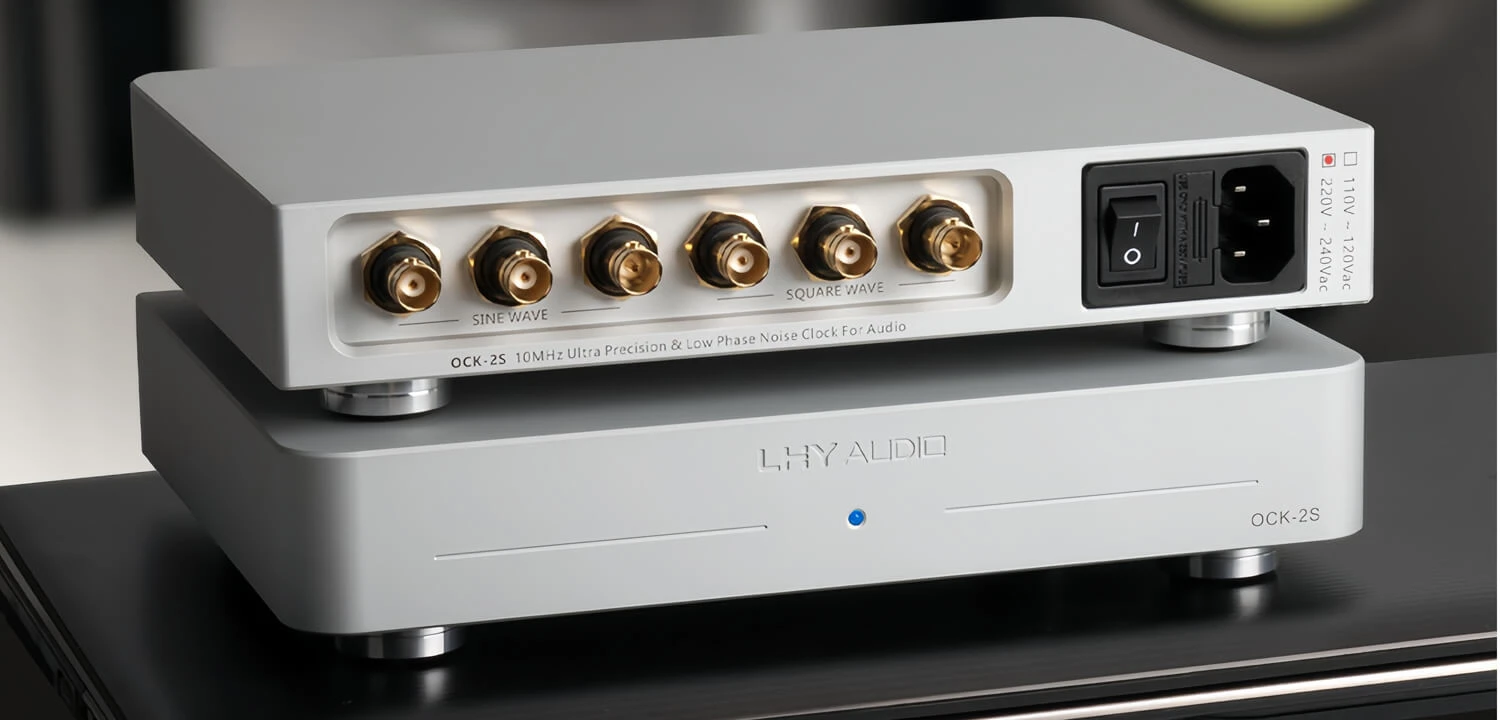

6 výstupov s galvanickou izoláciou

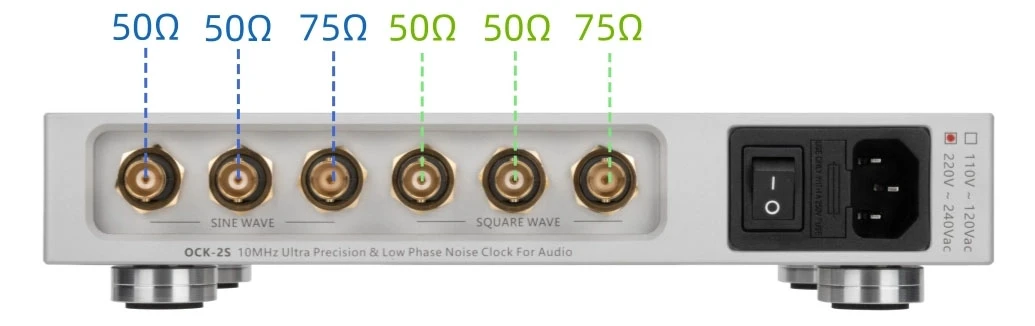

OCK-2S ponúka šesť nezávislých výstupov - tri pre obdĺžnikový (square wave) a tri pre sínusový signál. Štandardná konfigurácia impedancie je 2× 50Ω + 1× 75Ω pre každý typ signálu. Pred objednaním je možné konfiguráciu prispôsobiť na mieru.

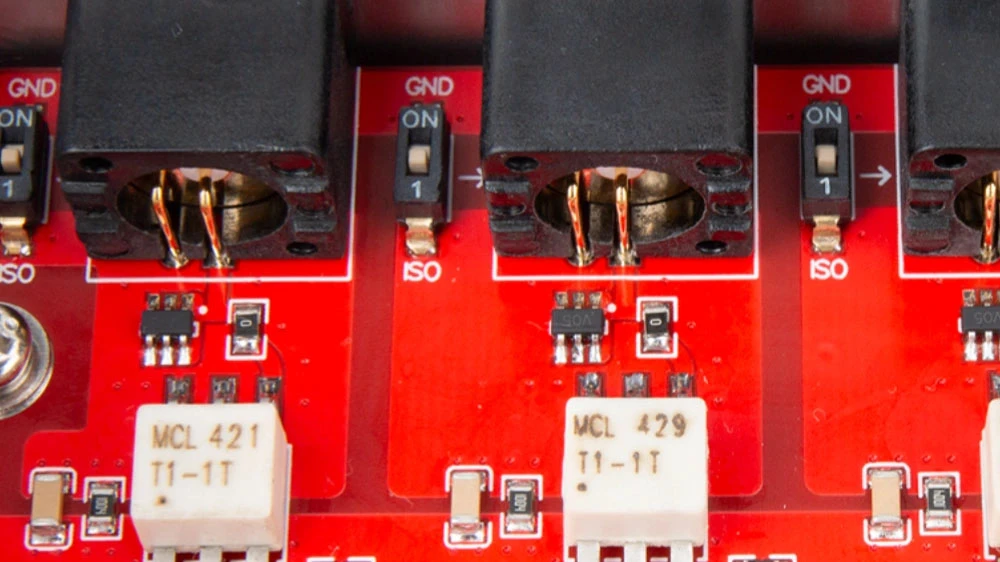

Každý výstup má vlastný izolačný transformátor, čo zabraňuje prenosu rušenia medzi pripojenými zariadeniami. Navyše - každý výstup disponuje nezávislým prepínačom GND, ktorý umožňuje pripojiť alebo oddeliť zem výstupu od zeme hodín. Táto funkcia je kľúčová pri riešení zemných slučiek v zložitejších audio zostavách.

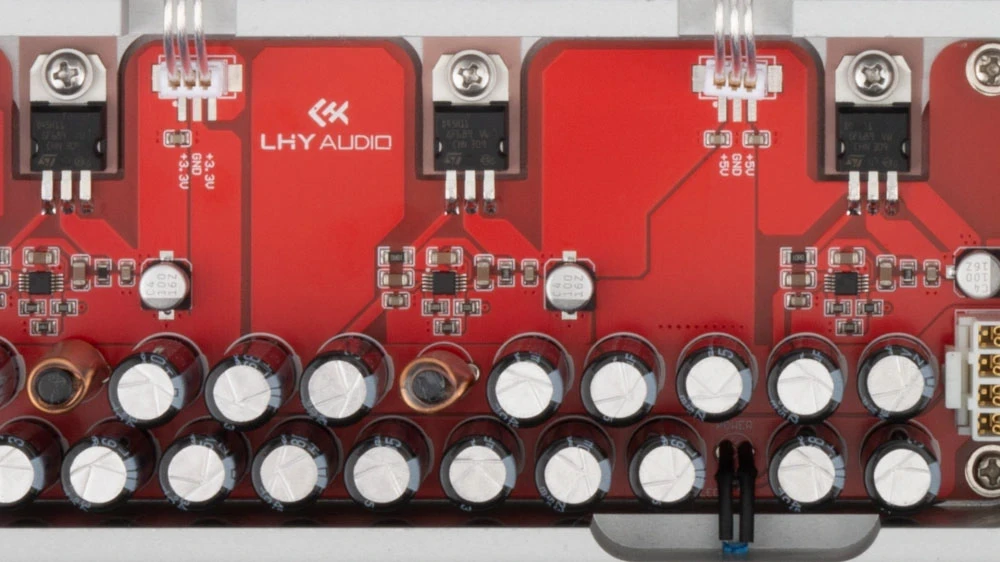

Trojkanálový lineárny zdroj s LT3042

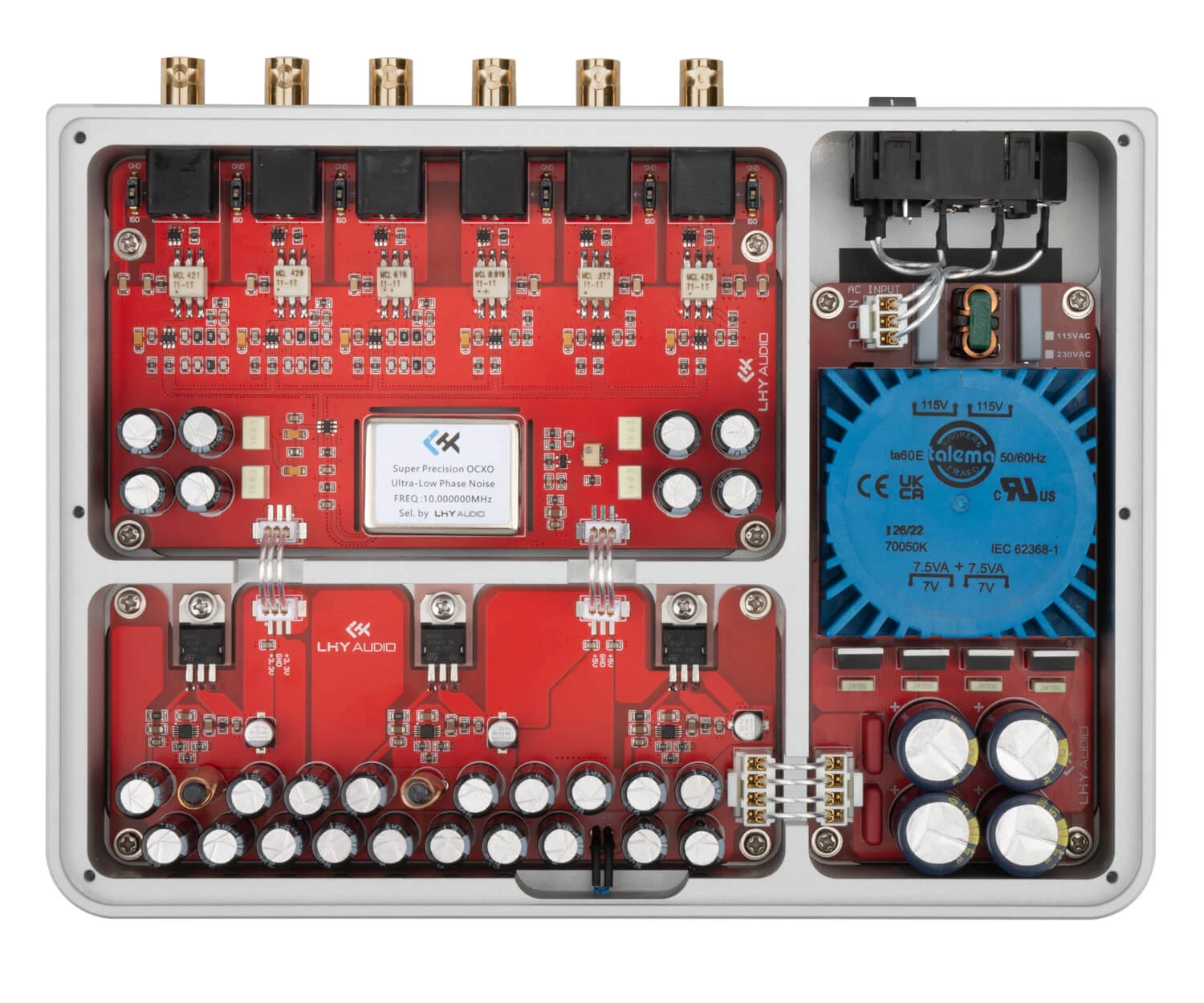

Napájanie je rozdelené do troch nezávislých kanálov - pre OCXO, hlavnú dosku a obvod referenčnej frekvenčnej modulácie. Každý kanál využíva kombináciu LT3042 regulátora s PNP tranzistorom, čím dosahuje úroveň šumu v ráde mikrovoltov.
Pred regulátormi stojí EMI filter na AC vstupe, Talema toroidný transformátor a vysokorýchlostné usmernenie s CLC trojstupňovou filtráciou. Výsledkom je napájanie s prakticky nulovým šumom - aj počas dynamicky náročných pasáží hudby zostáva signál stabilný bez kompresného efektu.

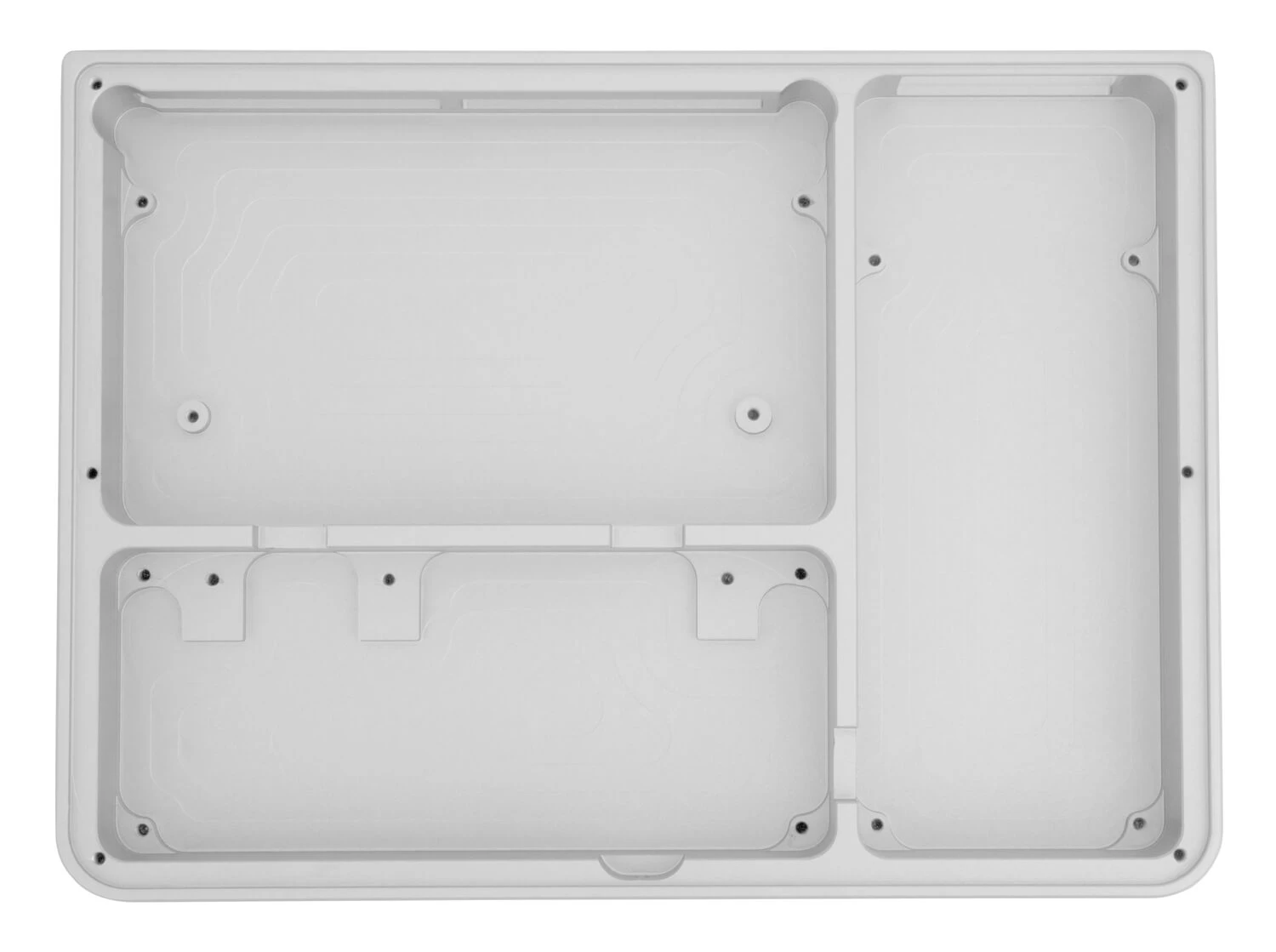

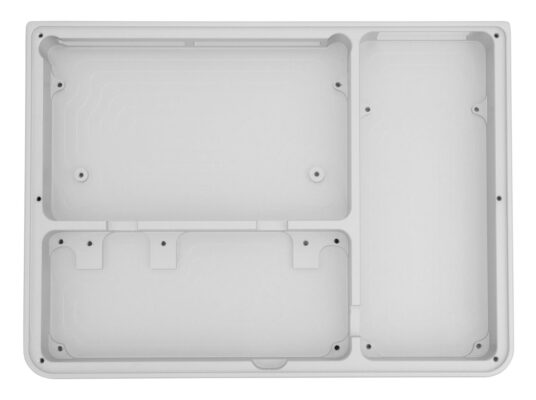

CNC frézované monolitické šasi
Telo OCK-2S je vyfrézované z jedného kusu hliníka metódou CNC obrábania. Vnútorný priestor je rozdelený na samostatné komory pre komponenty s rôznymi funkciami. Toto riešenie minimalizuje elektromagnetické rušenie medzi sekciami a potláča mechanické rezonancie.
Často kladené otázky - FAQ
Závisí od vstupného rozhrania vášho zariadenia. Väčšina digitálnych audio zariadení s BNC vstupom pre externé hodiny očakáva obdĺžnikový signál (square wave). Sínusový výstup sa využíva skôr u zariadení s 10MHz referenčným vstupom. Skontrolujte dokumentáciu vášho DAC alebo streamera.
V audio zostavách s viacerými zariadeniami často vznikajú zemné slučky, ktoré spôsobujú brumenie alebo iné rušenie. Možnosť oddelenia zeme výstupu od zeme hodín pomáha tieto problémy eliminovať bez nutnosti používať dodatočné izolačné prvky.
Hodiny OCK-2S sú funkčné po 15 minútach, no plnú frekvenčnú stabilitu dosahujú po približne 60 minútach. OCXO oscilátor potrebuje tento čas na dosiahnutie pracovnej teploty. Pre najlepší výkon odporúčame nechať hodiny trvalo zapnuté.
Na prepojenie OCK-2S s audio zariadeniami potrebujete BNC káble s impedanciou zodpovedajúcou výstupu (50Ω alebo 75Ω). Pre dosiahnutie najlepších výsledkov odporúčame kvalitné BNC káble s presnou impedanciou.
Technické parametre
| Počet výstupov | 6 (3× obdĺžnikový signál / 3× sínusový signál) |
| Výstupná impedancia | Obdĺžnikový: 2× 50Ω + 1× 75Ω / Sínusový: 2× 50Ω + 1× 75Ω (predvolená konfigurácia, možnosť úpravy) |
| Frekvenčná stabilita | <±5ppb |
| Frekvenčná presnosť | <±0.05ppm |
| Fázový šum | -110dBc @ 1Hz offset (typicky) |
| Rozmery (Š × V × H) | 240 × 50 × 175mm |
| Príkon | Zahrievanie: 8W / Prevádzka: 5W |
| Čas zahrievania | 15 min (základný) / 60 min (plný) |
| Obsah balenia | Hlavná jednotka × 1 / AC napájací kábel × 1 |
