T+A PS 3100 HV strieborná

Externý napájací zdroj pre zosilňovače série HV

T+A PS 3100 HV je vysoko výkonný externý napájací zdroj navrhnutý špeciálne pre výkonový zosilňovač T+A A 3100 HV a integrovaný zosilňovač T+A PA 3100 HV. Jeho úlohou nie je jednoducho zvýšiť výkon zosilňovača, ale vytvoriť ešte stabilnejšie podmienky pre jeho činnosť oddelením napájania citlivých vstupných a napäťových stupňov od energeticky náročných koncových stupňov.

Po pripojení PS 3100 HV prevezme externý zdroj napájanie výkonových stupňov zosilňovača. Interný napájací zdroj A 3100 HV alebo PA 3100 HV sa následne môže venovať výhradne vstupným obvodom a vysokonapäťovým zosilňovacím stupňom. Výsledkom je výrazné obmedzenie vzájomného ovplyvňovania jednotlivých častí zosilňovača a mimoriadne stabilné napájanie aj pri náročných dynamických špičkách.

Kľúčové vlastnosti

• externý vysokovýkonný napájací zdroj pre T+A A 3100 HV a PA 3100 HV
• samostatné napájanie výkonových koncových stupňov zosilňovača
• fyzické oddelenie vysokých prúdových odberov od citlivých signálových obvodov
• výkon napájacieho zdroja 1200 VA
• 24 vysokovýkonných kondenzátorov
• celková filtračná kapacita 240 000 μF
• energetická rezerva až 1200 J
• nízky vnútorný odpor a indukčnosť kondenzátorovej banky
• procesorom riadený Soft Start
• veľký analógový ukazovateľ napätia alebo prúdu
• prepojenie so zosilňovačom prostredníctvom M-23 Special Powerlink
• masívna konštrukcia série T+A HV

Oddelené napájanie pre maximálnu stabilitu

Výkonové stupne zosilňovača musia pri reprodukcii hudby reagovať na prudko sa meniace požiadavky reproduktorov. To znamená vysoké okamžité prúdy, veľké nabíjacie impulzy a výrazné zmeny záťaže napájacieho zdroja.

PS 3100 HV tieto požiadavky fyzicky oddeľuje od citlivejších častí zosilňovača. Výkonová sekcia dostáva vlastný masívny zdroj energie, zatiaľ čo interné napájanie zosilňovača zostáva vyhradené pre vstupnú a napäťovú zosilňovaciu časť.

Takéto riešenie pomáha zachovať stabilné pracovné podmienky zosilňovača bez ohľadu na okamžitú záťaž reproduktorov a umožňuje systému naplno využiť dynamický potenciál konštrukcie HV.

1200 VA napájací zdroj a 240 000 μF kapacity

Srdcom T+A PS 3100 HV je mimoriadne výkonná napájacia sekcia s výkonom 1200 VA.

Energetická rezerva je podporená bankou 24 špeciálne vyvinutých vysokovýkonných kondenzátorov s celkovou filtračnou kapacitou 240 000 μF. Kondenzátory sú zapojené paralelne, čím sa minimalizuje ich vnútorný odpor aj indukčnosť.

Napájací zdroj tak dokáže veľmi rýchlo reagovať na prudké zmeny hudobného signálu a podľa výrobcu môže výkonovým stupňom poskytnúť energetickú rezervu až 1200 J. Práve okamžitá dostupnosť energie je kľúčová pri reprodukcii výrazných dynamických špičiek, veľkých orchestrálnych pasáží alebo hlbokých basových impulzov.

Samostatné napájanie výkonových stupňov

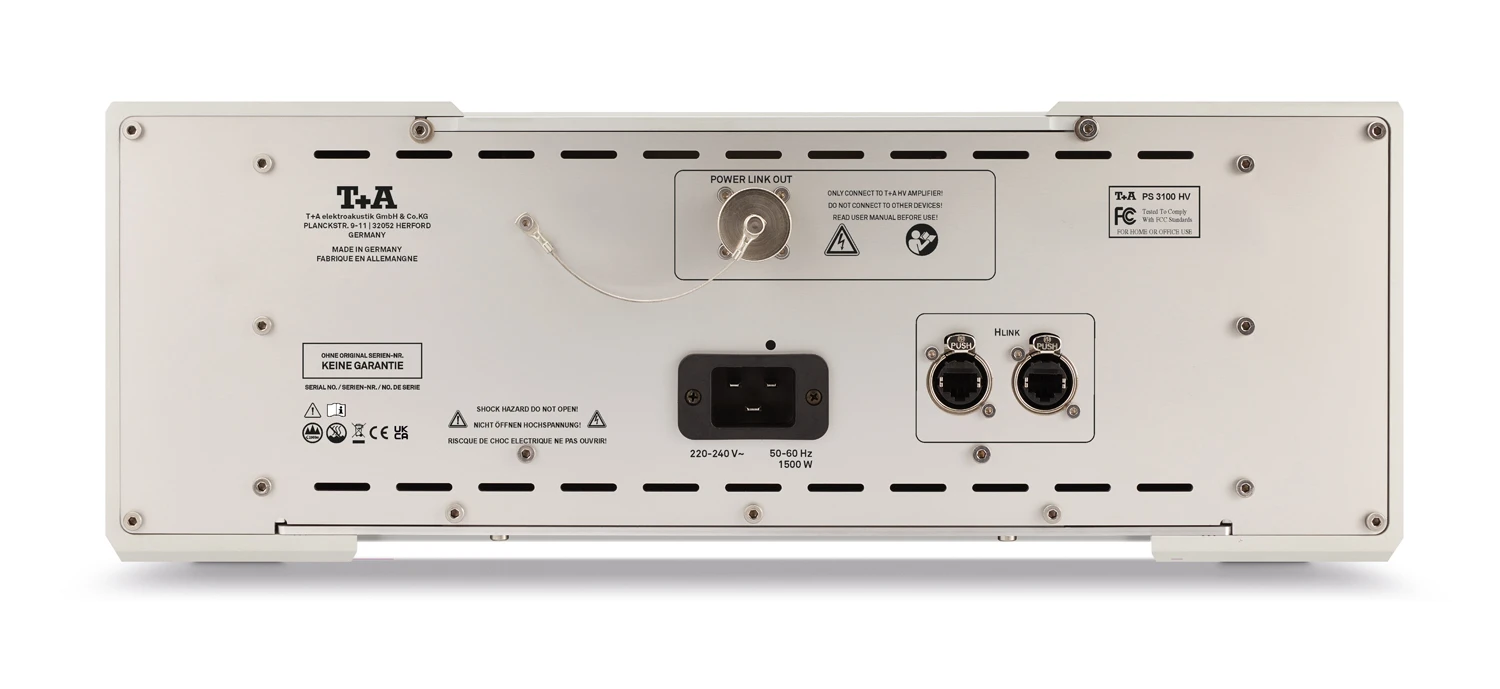

Po spojení PS 3100 HV so zosilňovačom prostredníctvom špeciálneho prepojovacieho kábla M-23 Special Powerlink dôjde k presnému rozdeleniu úloh.

PS 3100 HV napája výkonové koncové stupne, zatiaľ čo interný zdroj zosilňovača zabezpečuje napájanie citlivých vstupných a napäťových zosilňovacích obvodov. Toto riešenie prirodzene nadväzuje na koncepciu špičkových koncových zosilňovačov a integrovaných zosilňovačov T+A.

Tým sa výrazne obmedzuje možnosť, aby vysoké prúdové nároky reproduktorov alebo výkonových tranzistorov spätne ovplyvňovali podmienky, v ktorých pracuje signálová časť zosilňovača.

Výsledkom je ešte lepšia stabilita celého systému, vysoká dynamická rezerva a schopnosť zachovať charakter reprodukcie aj pri náročných reproduktoroch a vysokých výkonových požiadavkách.

Inteligentný procesorom riadený Soft Start

Takto rozsiahla kondenzátorová banka by pri okamžitom pripojení predstavovala veľmi vysoký nábehový prúd. T+A preto vybavilo PS 3100 HV sofistikovaným procesorom riadeným systémom Soft Start.

Elektronika kontroluje spúšťanie zdroja, postupné zvyšovanie napájacích napätí a kontrolované nabíjanie kondenzátorov. PS 3100 HV je tak možné bezpečne integrovať aj do bežnej domácej elektrickej siete napriek mimoriadne veľkej energetickej rezerve napájacej sekcie.

VU meter s reálnou funkciou

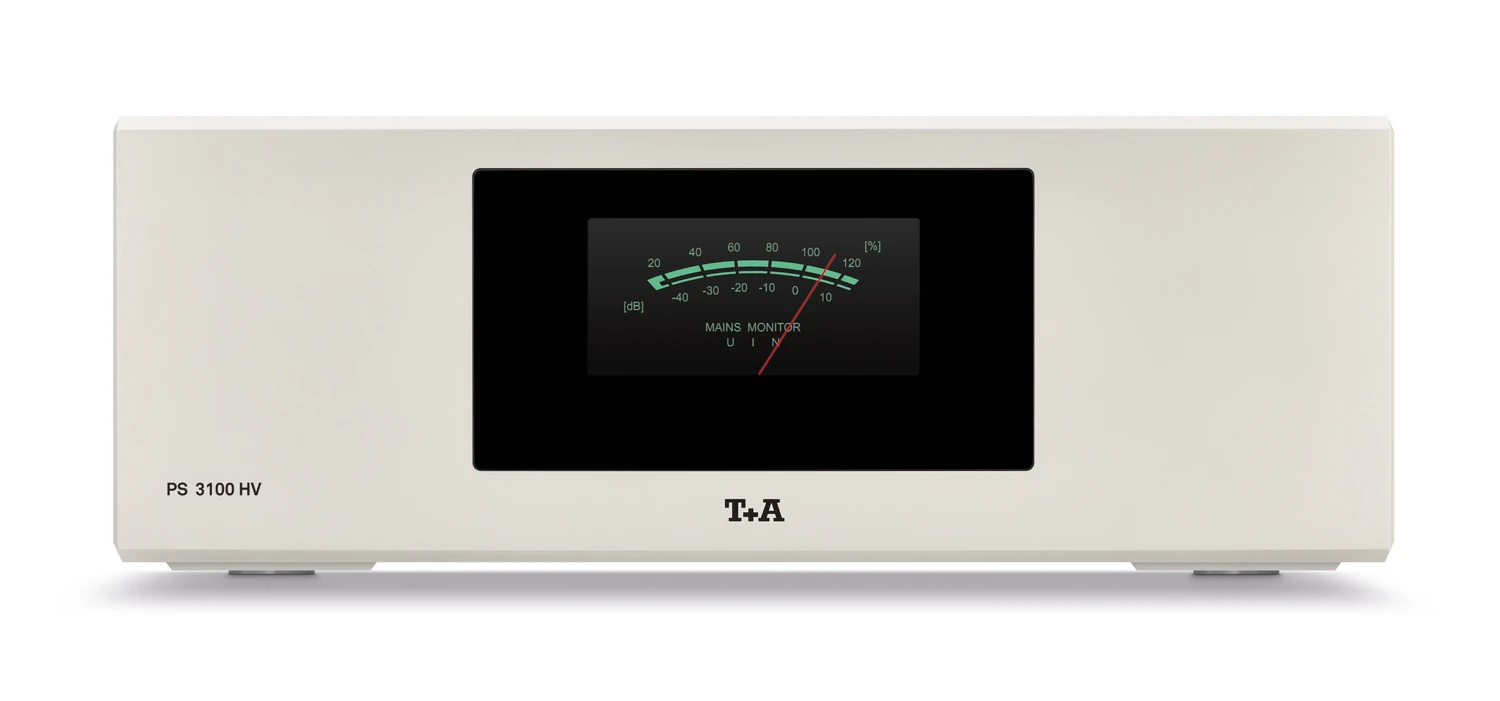

Charakteristickým prvkom predného panela PS 3100 HV je veľký analógový ukazovateľ, ktorý dizajnovo nadväzuje na zosilňovače série HV.

Nejde však iba o estetický prvok. Ukazovateľ môže v reálnom čase zobrazovať stabilitu napájacieho napätia alebo prúd dodávaný výkonovým stupňom zosilňovača.

PS 3100 HV tak vizuálne aj technicky vytvára jeden celok s A 3100 HV alebo PA 3100 HV.

Pre koho je T+A PS 3100 HV určený?

PS 3100 HV predstavuje rozšírenie pre systémy postavené okolo T+A A 3100 HV alebo PA 3100 HV, pri ktorých je cieľom využiť maximálny potenciál zosilňovača.

Je určený predovšetkým pre referenčné Hi-Fi zostavy s náročnými reproduktormi, kde môže mať stabilita napájania, schopnosť okamžite dodávať vysoké prúdy a dôsledné oddelenie jednotlivých častí zosilňovača zásadný význam.

Nejde teda o univerzálny sieťový filter alebo napájacie príslušenstvo, ale o integrálnu súčasť systému T+A HV, ktorá spolupracuje priamo s elektronikou kompatibilného zosilňovača.
