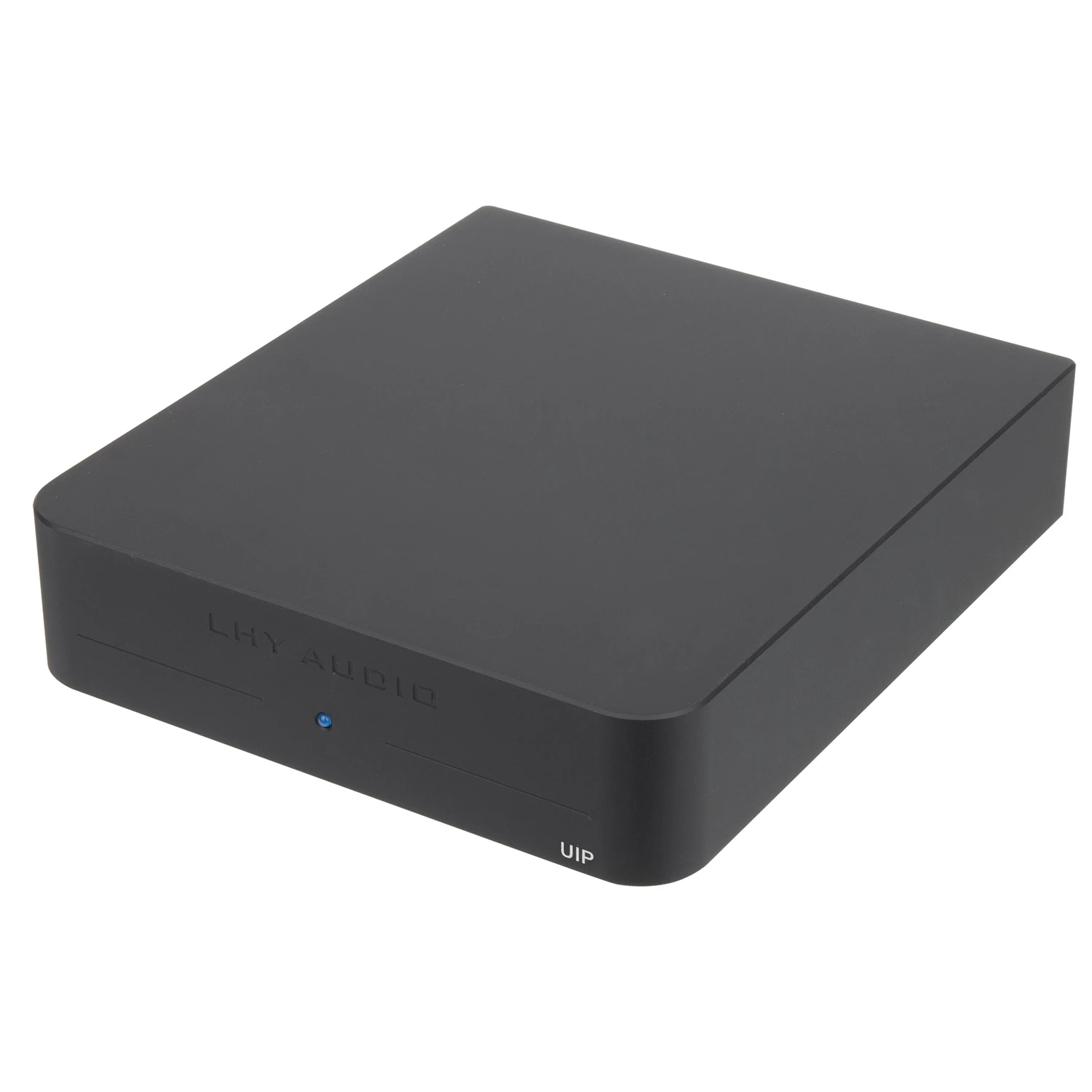

LHY Audio UIP čierna
529,00€kus
LHY Audio UIP je galvanický izolátor USB 2.0, ktorý oddeľuje počítač / transport od DAC a odstraňuje šum zo zemných slučiek, rušenie z USB zbernice aj jitter. Je postavený na čipe ADuM4165 s izoláciou 5700 V a plnou rýchlosťou 480 Mbps (DSD512, PCM 768 kHz). Integrovaný OCXO oscilátor s fázovým závesom PLL kompletne prečasuje dátový tok – výsledkom je čistejšie pozadie, presnejšie detaily a pokojnejšie podanie. Štyri nezávislé napájacie vetvy s regulátormi LT3042 dosahujú šum na úrovni mikrovoltov. BNC vstup umožňuje pripojenie externého generátora 10 MHz systémových hodín. Má CNC hliníkové šasi a funguje v režime plug and play bez potreby ovládačov.
Zvyčajne do 14 dní.
Kliknutím sem overíte dostupnosť.
USB galvanický izolátor pre audio zostavy
Počítač je v audio zostave najväčší zdroj šumu. Spínané zdroje, zemné slučky a rušenie z USB zbernice - to všetko sa prenáša cez USB kábel priamo do DAC prevodníka a degraduje zvuk. LHY Audio UIP tento problém rieši galvanickou izoláciou USB spojenia s kompletným pretaktovaním dátového toku.
Čo robí UIP a prečo to počuť
UIP sa zaradí medzi zdroj (PC, streamer, sieťový prehrávač) a DAC. Galvanicky oddelí obe strany USB spojenia - dáta aj napájanie - a dátový tok znovu pretaktuje vysoko presným OCXO generátorom hodinového signálu. Výsledkom je čistejší, stabilnejší a presnejšie časovaný USB signál, ktorý váš DAC dostane bez rušenia z počítača / streameru / prehrávača.
V praxi to znamená čierne zvukové pozadie bez šumu, lepšie rozlíšenie detailov, pevnejšie basové základy a priestorovejšie podanie. Zmenu počujete najmä v systémoch, kde USB spojenie prichádza priamo z počítača bez akéhokoľvek predchádzajúceho ošetrenia.
Izolácia na úrovni 5700 voltov
Jadrom UIP je čip ADuM4165 od Analog Devices - galvanický izolátor USB 2.0, ktorý oddeľuje vstupnú a výstupnú stranu s izolačným napätím 5700V. Na rozdiel od lacných USB izolátov postavených na staršom ADuM3160 (s prenosovou rýchlosťou len 12Mbps) zvláda ADuM4165 plnú rýchlosť USB 2.0 High-Speed 480 Mbps. Bez problémov prenesie DSD512 a PCM 768 kHz/32-bit.
OCXO hodiny s fázovým závesom
Samotná izolácia nestačí - ak sa dáta po izolácii nepretaktujú, jitter ostáva. UIP preto obsahuje vlastný hodinový systém postavený na kryštálovom oscilátore (OCXO) typu SC-cut s ultra-nízkym fázovým šumom. OCXO riadi PLL obvod, ktorý USB signál kompletne pretaktuje. Výstupom je signál zbavený jitteru z pôvodného zdroja.
Pre tých, ktorí už vlastnia externé referenčné hodiny (napríklad LHY OCK-2 alebo OCK-2P), je k dispozícii BNC vstup na pripojenie externého 10 MHz hodinového signálu s konfigurovateľnou impedanciou 50/75 ohmov.
Napájanie s minimálnym šumom
Celá konštrukcia napájania je navrhnutá tak, aby do signálovej cesty neprenikol žiadny šum z elektrickej siete. Sieťové napätie prechádza cez EMI filter s RIFA kondenzátormi, potom ho znižuje zapuzdrený toroidný transformátor Talema. Napätie následne regulujú štyri nezávislé vetvy s regulátormi LT3042 v kombinácii s PNP tranzistormi - šum na výstupe sa pohybuje na úrovni mikrovoltov. Každá kľúčová sekcia (OCXO, USB výstup, vstup a výstup izolačného čipu) má vlastné, úplne oddelené napájanie.
Konštrukcia a zapojenie
Šasi je CNC frézované z jedného bloku hliníkovej zliatiny - žiadne plechové ohýbačky ani plastové krabičky. Vnútorný priestor je rozdelený na dve komory, ktoré oddeľujú sieťovú časť od regulátorov a signálovej dosky.

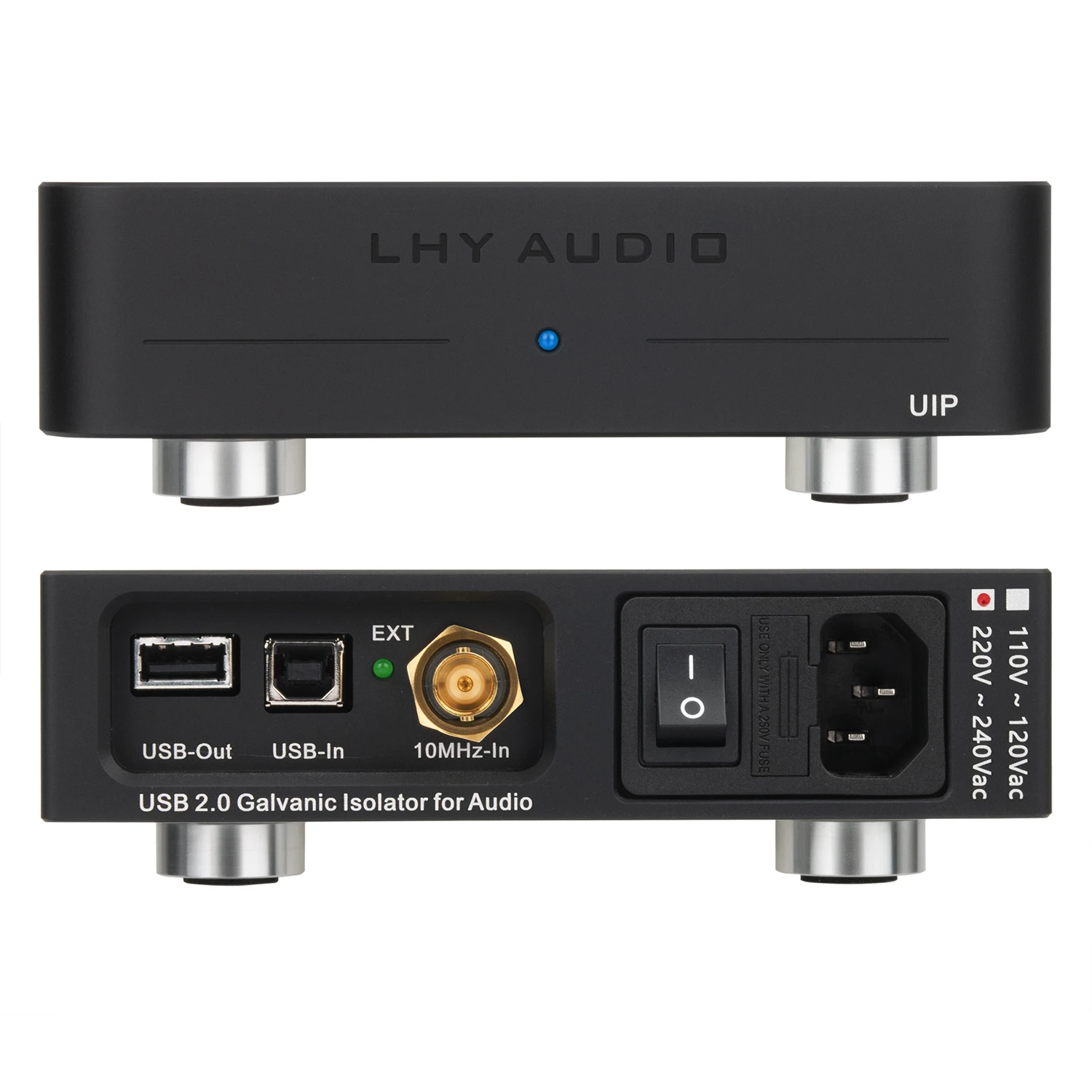

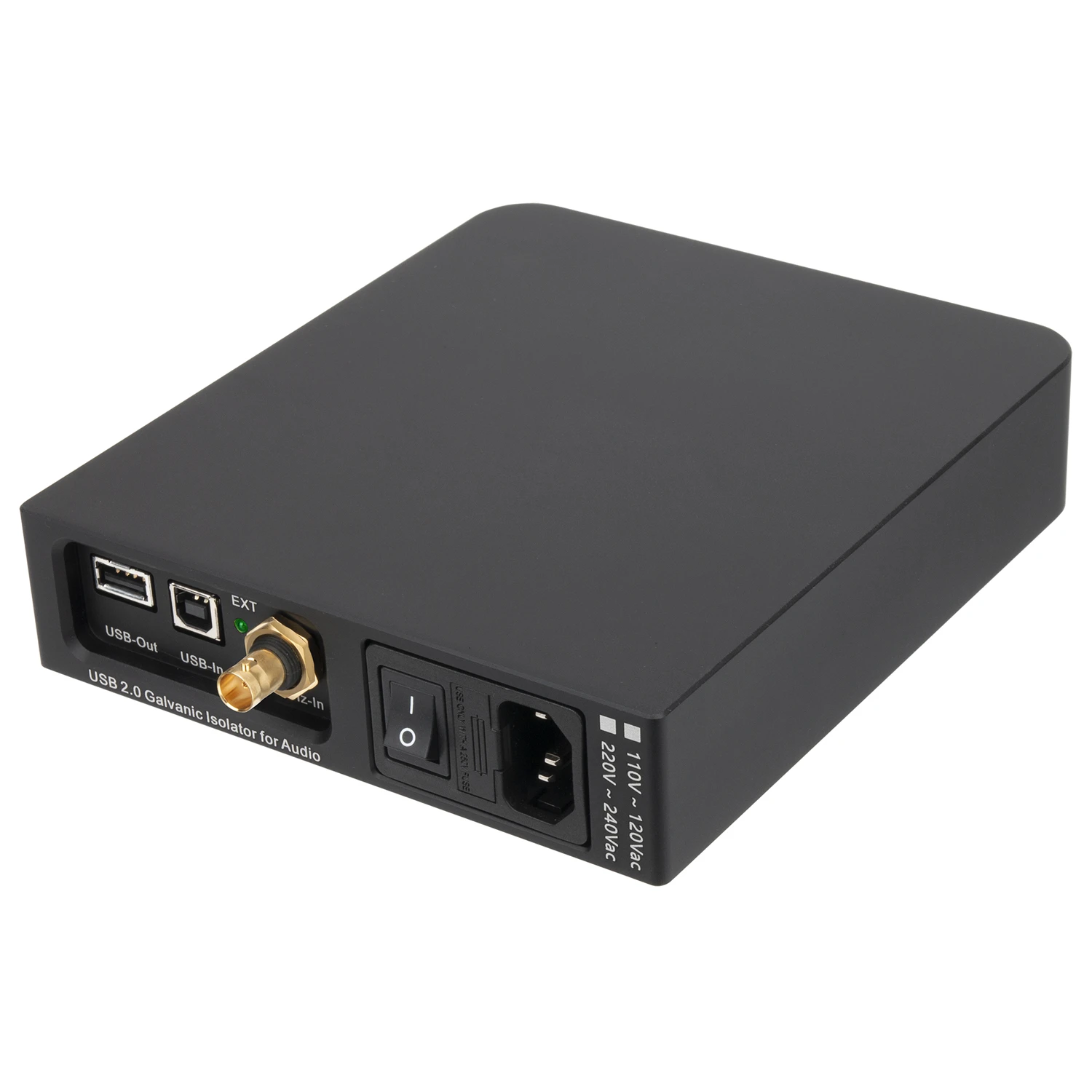

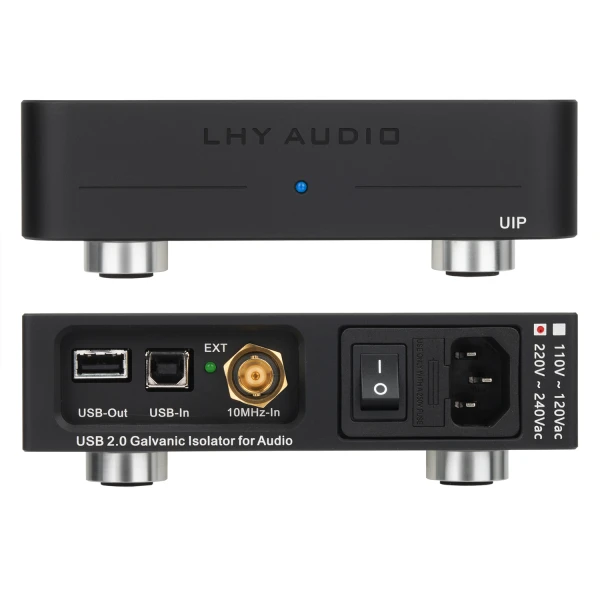

Zapojenie je jednoduché: USB-B vstup pripojíte k počítaču (alebo streameru), USB-A výstup smeruje do DAC. Oba USB káble sú súčasťou balenia. Žiadne ovládače, žiadna konfigurácia - plug and play.
Technické parametre
| Porty | USB-B vstup x 1, USB-A výstup x 1, BNC vstup x 1 (ext. hodiny 10 MHz) |
| Prenosová rýchlosť | 480 Mbps (USB 2.0 High-Speed) |
| Podpora formátov | DSD512, PCM 768 kHz / 32-bit |
| Izolačné napätie | 5700 V (ADuM4165) |
| Izolačný čip | Analog Devices ADuM4165 |
| Hodiny | SC-cut OCXO + PLL |
| Napájanie | Talema toroidný transformátor, 4x LT3042 + PNP LDO regulátor |
| Šasi | CNC frézovaný hliníkový monokok |
| Rozmery | 150 x 175 x 50 mm (Š x H x V) |
| Hmotnosť | 1,5 kg |
| Balenie | UIP, sieťový kábel, 2x USB kábel (Type-A to Type-B) |
